Tamograph Site Survey Rapport

Site Survey Rapport


Gemaakt door TamoGraph®

Onderzoek Naam Tamograph Site Survey Rapport
Auteur
Locatie Tiel
Beschrijving
Datum(s) vrijdag 3 november 2017

GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)



Lijst van APs

NaamSSIDMACLeverancierKanaalMax SnelheidEncryptieMax Signal
Virtual AP #4 (2.4 GHz)SSID 4FF:FF:FF:00:00:2011 (7-11@40)300,0Geenn.v.t.
Virtual AP #4 (5 GHz)SSID 4FF:FF:FF:00:00:21124 (124-128@40)300,0Geenn.v.t.
Virtual AP #3 (5 GHz)SSID 3FF:FF:FF:00:00:1B132 (132-136@40)300,0Geenn.v.t.
Virtual AP #2 (5 GHz)SSID 2FF:FF:FF:00:00:1F36 (36-40@40)300,0Geenn.v.t.
Virtual AP #3 (2.4 GHz)SSID 3FF:FF:FF:00:00:1A6 (6-10@40)300,0Geenn.v.t.
Virtual AP #5 (2.4 GHz)SSID 5FF:FF:FF:00:00:226 (6-10@40)300,0Geenn.v.t.
Virtual AP #7 (2.4 GHz)SSID 7FF:FF:FF:00:00:181 (1-5@40)300,0Geenn.v.t.
Virtual AP #7 (5 GHz)SSID 7FF:FF:FF:00:00:1936 (36-40@40)300,0Geenn.v.t.
Virtual AP #6 (5 GHz)SSID 6FF:FF:FF:00:00:0F36 (36-40@40)300,0Geenn.v.t.
Virtual AP #5 (5 GHz)SSID 5FF:FF:FF:00:00:23140 (140-144@40)300,0Geenn.v.t.
Virtual AP #6 (2.4 GHz)SSID 6FF:FF:FF:00:00:0E1 (1-5@40)300,0Geenn.v.t.
Virtual AP #2 (5 GHz)SSID 2FF:FF:FF:00:00:1560 (60-64@40)300,0Geenn.v.t.
Virtual AP #3 (2.4 GHz)SSID 3FF:FF:FF:00:00:121 (1-5@40)300,0Geenn.v.t.
Virtual AP #2 (2.4 GHz)SSID 2FF:FF:FF:00:00:146 (6-10@40)300,0Geenn.v.t.
Virtual AP #1 (2.4 GHz)SSID 1FF:FF:FF:00:00:0C1 (1-5@40)300,0Geenn.v.t.
Virtual AP #1 (5 GHz)SSID 1FF:FF:FF:00:00:0D36 (36-40@40)300,0Geenn.v.t.
Virtual AP #3 (5 GHz)SSID 3FF:FF:FF:00:00:13157 (157-161@40)300,0Geenn.v.t.
Virtual AP #1 (5 GHz)SSID 1FF:FF:FF:00:00:11100 (100-104@40)300,0Geenn.v.t.
Virtual AP #2 (2.4 GHz)SSID 2FF:FF:FF:00:00:1E11 (7-11@40)300,0Geenn.v.t.
Virtual AP #1 (2.4 GHz)SSID 1FF:FF:FF:00:00:101 (1-5@40)300,0Geenn.v.t.
Virtual AP #4 (2.4 GHz)SSID 4FF:FF:FF:00:00:1611 (7-11@40)300,0Geenn.v.t.
Virtual AP #4 (5 GHz)SSID 4FF:FF:FF:00:00:17116 (116-120@40)300,0Geenn.v.t.

GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

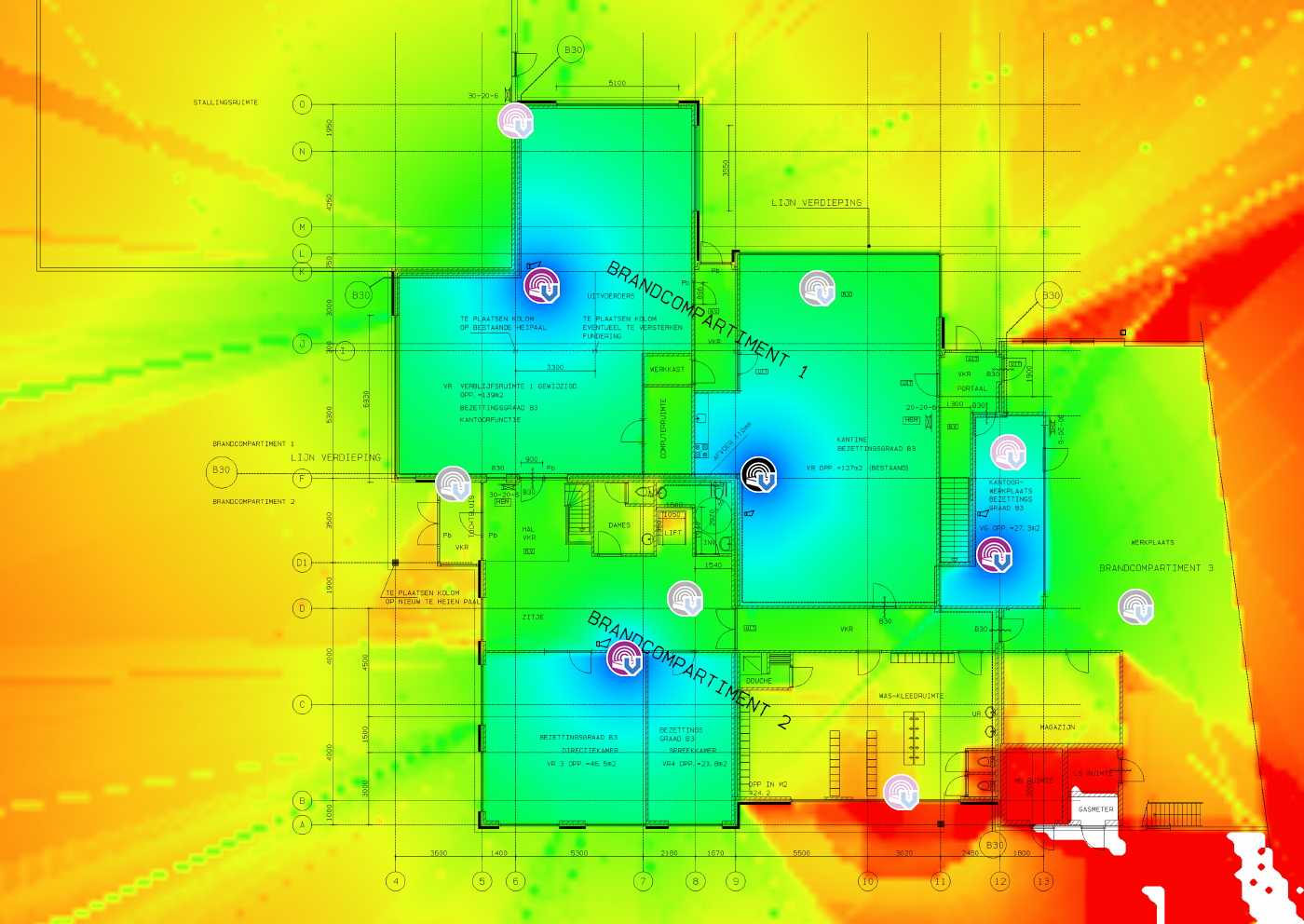

Signaal Sterkte

Deze visualisatie toont de signaalsterkte kaart (ook wel de dekking kaart) gemeten in dBm. Signaalsterkte is een van de belangrijkste factoren die invloed op WLAN prestaties uitoefenen, als in de gebieden met lage signaal, bij waarneming van een betrouwbare hoge-doorvoer verbinding tussen de AP en client apparaten onmogelijk is.

GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

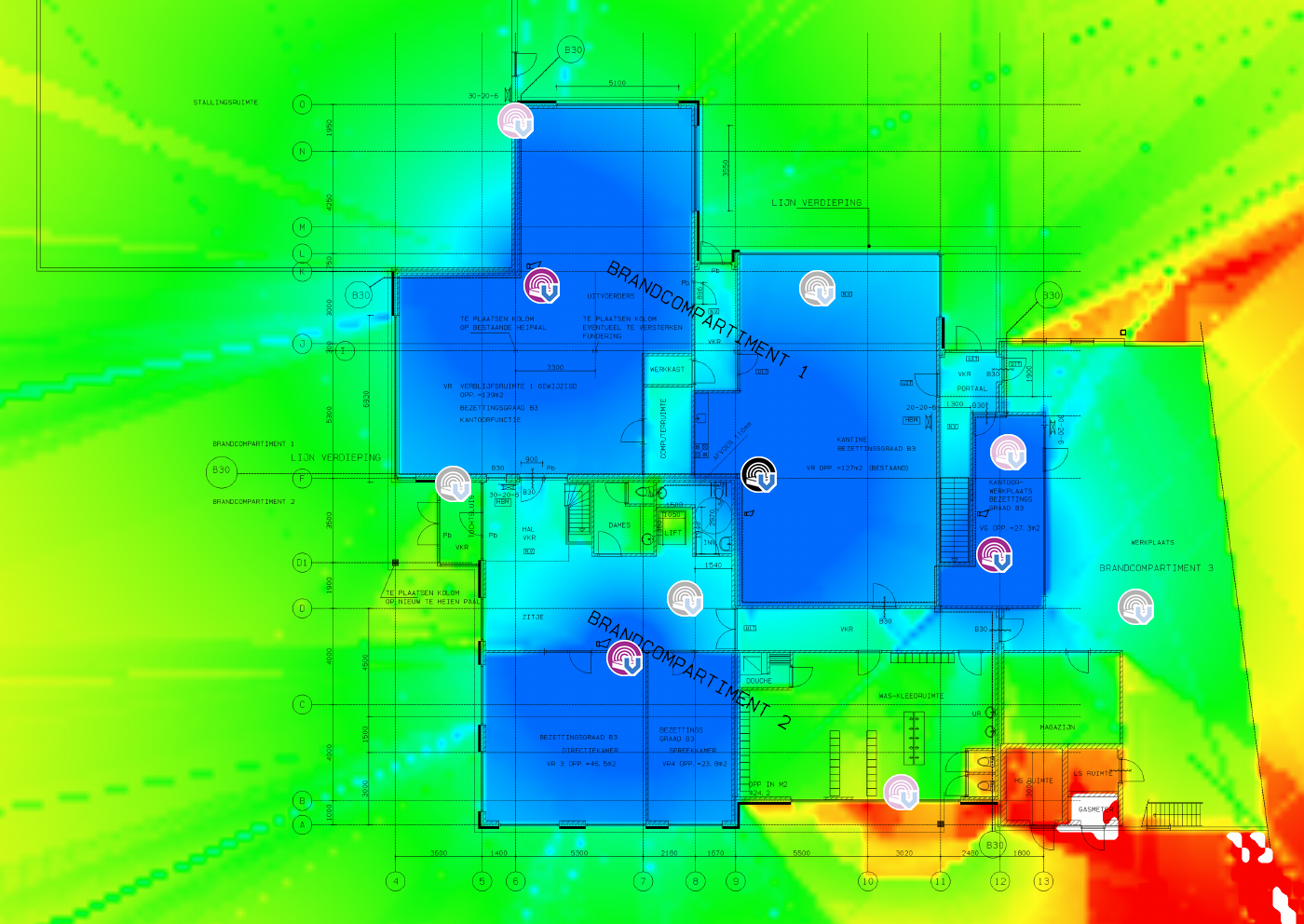

Signaal-Ruis Ratio

Deze visualisatie toont de signaal-ruis verhouding (SNR) gemeten in dB. SNR is een meting om te kwantificeren in welke mate het signaalniveau hoger is dan het ruisniveau. Ruis wordt gegenereerd door niet-802.11 bronnen van radiogolven (dit omvat 802.11 frames beschadigd tijdens de propagatie). In lage SNR zones, zijn client apparaten niet in staat om te communiceren met APs.

GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

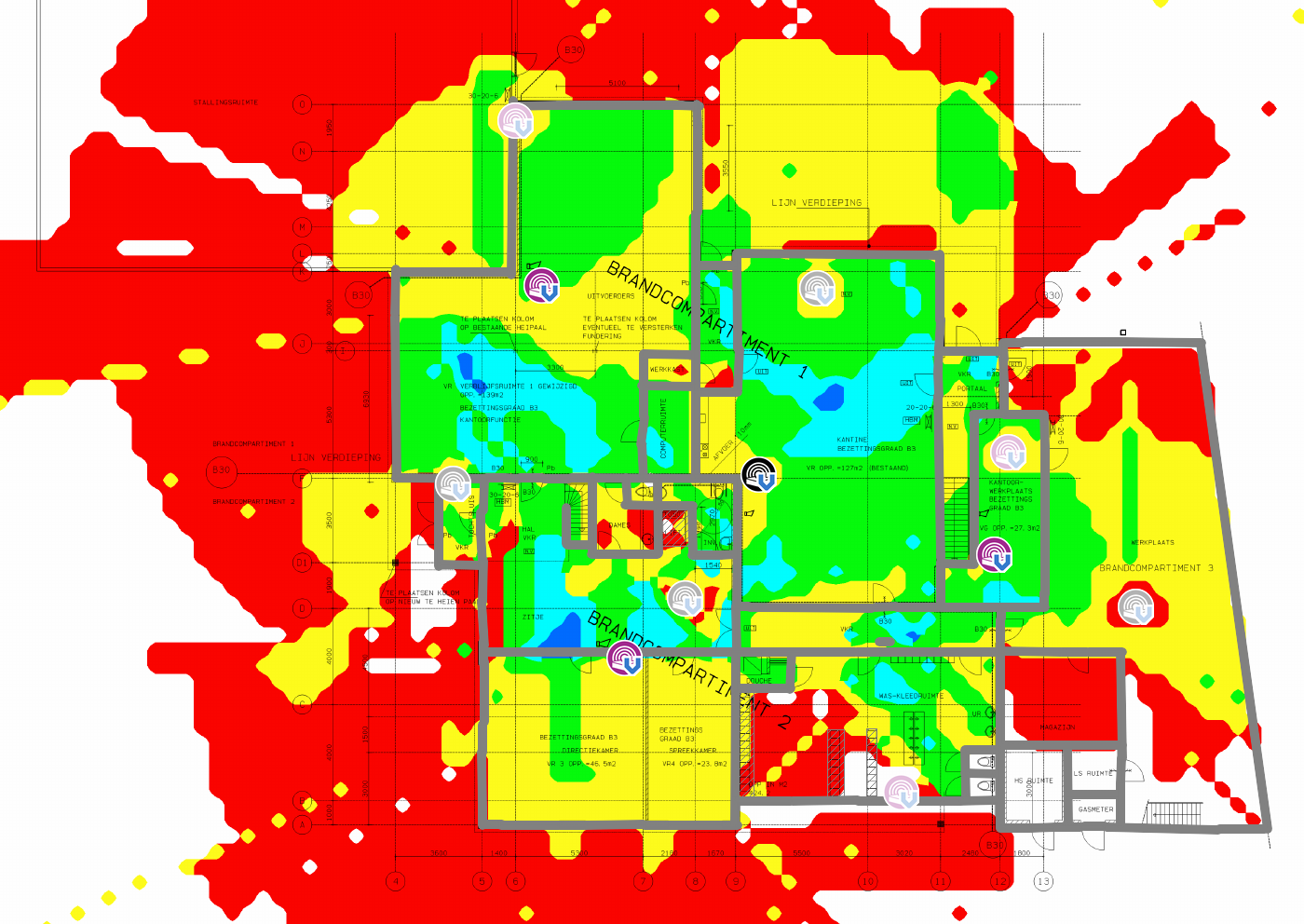

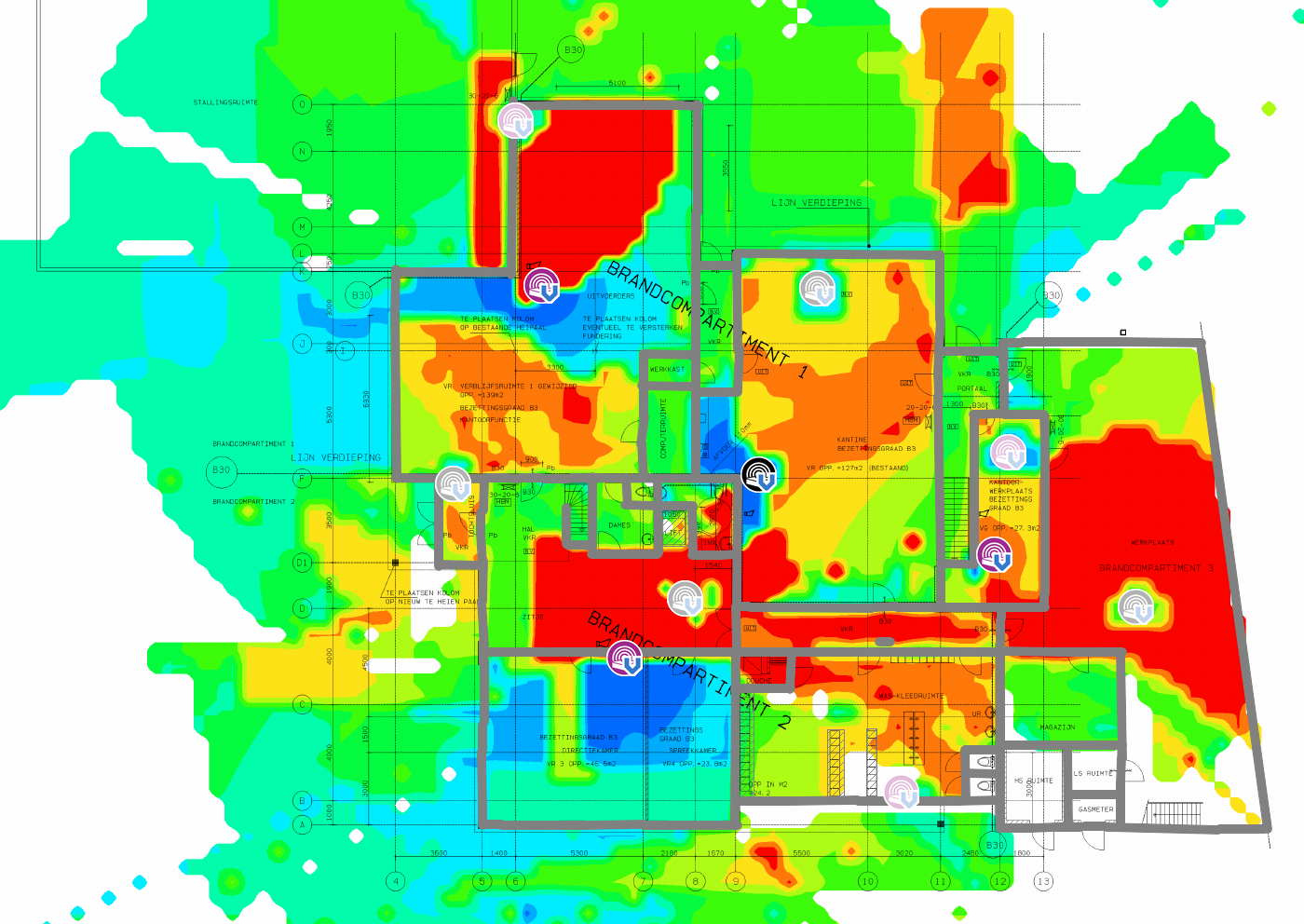

Signaal-Interfer. Ratio

Deze visualisatie toont de signaal-interferentie verhouding (SIR) gemeten in dB. SIR is een meting om te kwantificeren in welke mate het signaalniveau van een AP (verstoorde AP) groter is dan de storingniveau. De storende signaal is het signaal dat wordt overgebracht door andere APs (storende APs) die al dan niet behoren tot uw WLAN en die gebruik maken van dezelfde of een van de aangrenzende 802.11 kanalen. In lage SIR zones, kunnen client apparaten lage-doorvoer ervaren.

GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

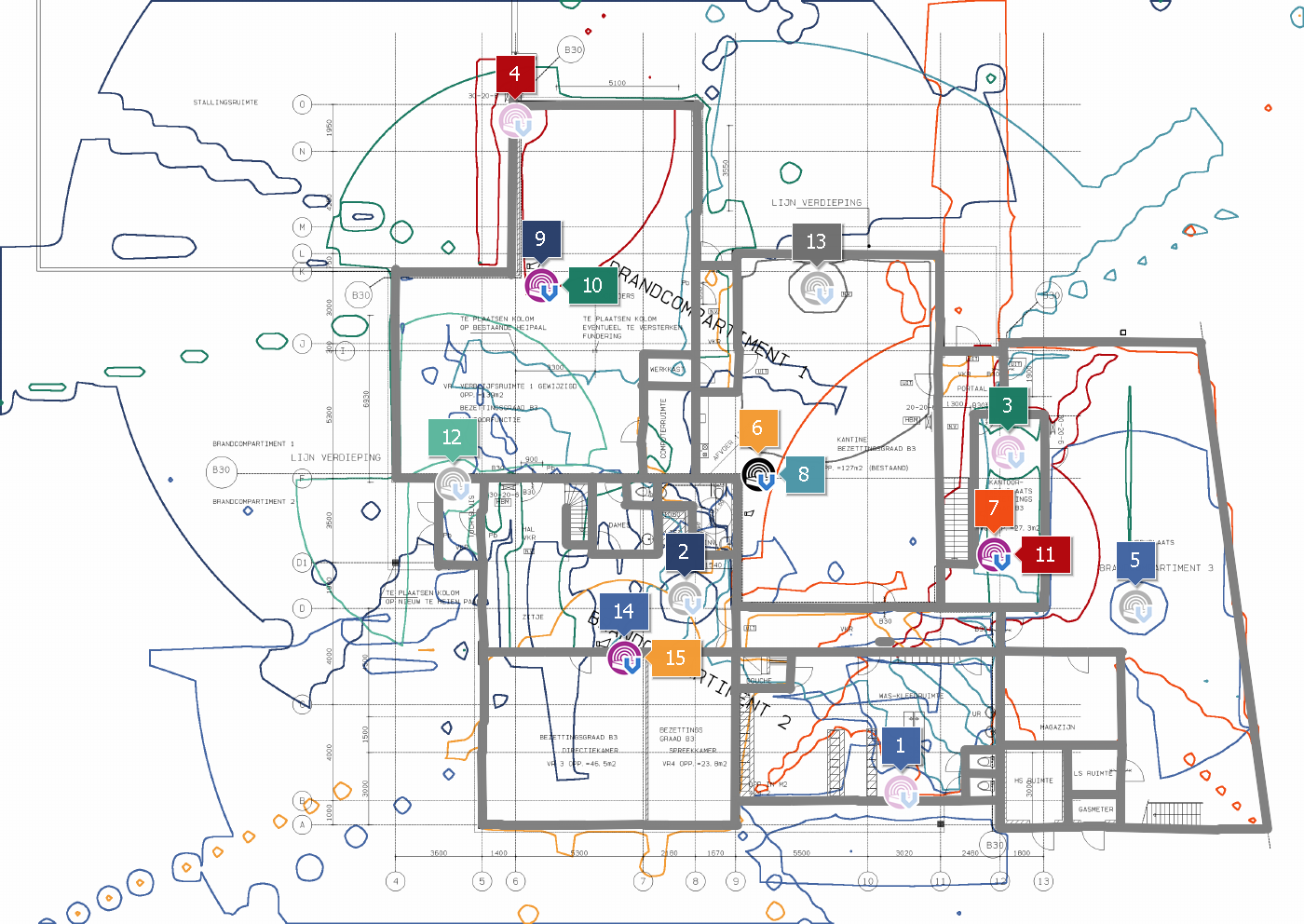

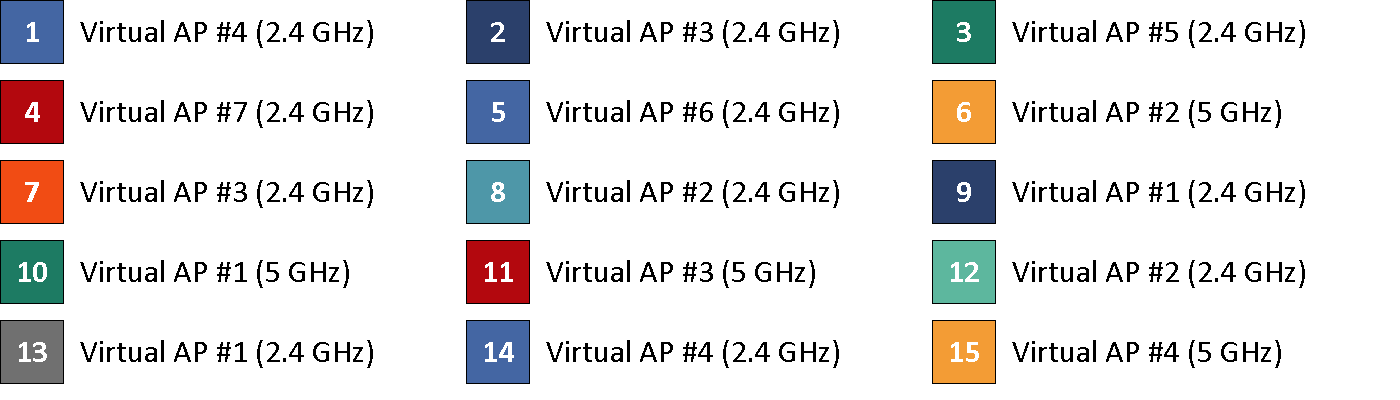

AP Dekkings Gebieden

Deze visualisatie toont de gebieden die door de APs gedekt zijn. Een gebied wordt als gedekt beschouwd wanneer het signaal sterk genoeg is voor de cliënten om te communiceren met de AP. Gedekte gebieden zijn kleur-gecodeerd: Voor elke AP, is een kleine gekleurde vierkantje naast de AP pictogram weergegeven. De bijbehorende kleur wordt gebruikt om het dekkingsgebied contour weer te geven of te vullen.

GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

Aantal APs

Deze visualisatie toont hoeveel APs dekking hebben in het aangegeven gebied. Een gebied wordt als gedekt beschouwd, als het signaal sterk genoeg is voor de cliënten om te communiceren met de AP. In vele WLANs, waar meerdere AP dekking geven dit een belangrijke eis is, die zorgen voor de ononderbroken connectiviteit, load balancing, en naadloze roaming.

GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

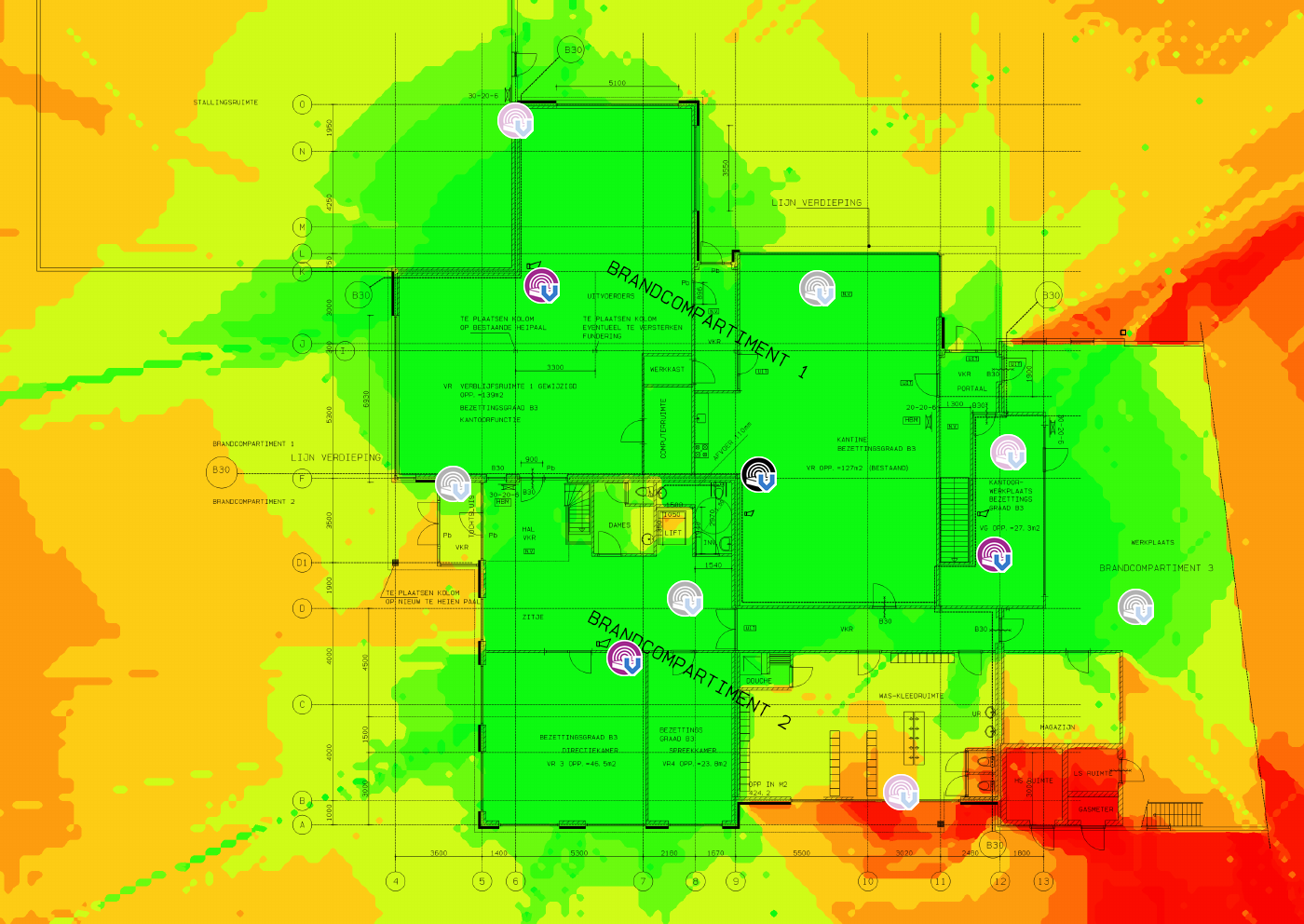

Verwachte PHY Snelheid

De fysieke layer (PHY) snelheid, is de snelheid waarmee client-apparaten communiceren met de AP. Wanneer u een computer verplaatst die is aangesloten op het AP in het WLAN gedekt gebied, geeft Windows in de adapter eigenschappen venster de verschillende snelheden van de verbinding weer, die kan oplopen tot 450 of 300 Mbps als je dicht bij de AP bent of zo laag als 1 Mbps wanneer u er 50 meter vanaf bent. De weergegeven snelheid is de PHY snelheid.

GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

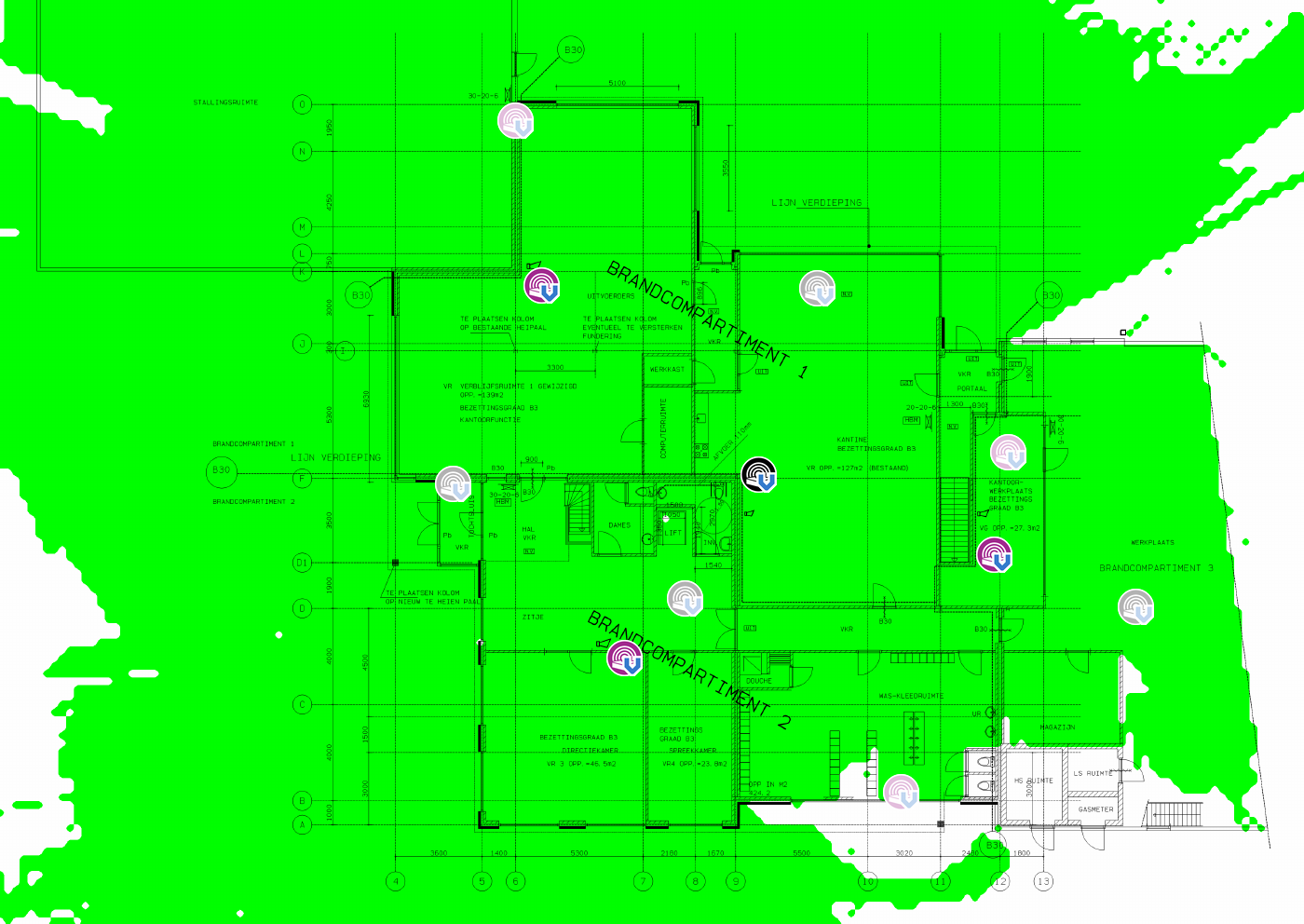

Frame Formaat

Deze visualisatie laat zien welk formaat van de 802.11 frames wordt gebruikt: Niet-HT (een ouder formaat die wordt gebruikt door 802.11 a/b/g apparatuur die niet is gebaseerd op de nieuwste 802.11n standaard), HT-gemengd (een nieuw formaat geïntroduceerd in de 802.11n standaard die een bescherming mechanisme gebruikt die 802.11n apparaten laat co-existeren met oudere 802.11 a/b/g apparaten), of HT-Greenfield (een nieuw formaat geïntroduceerd in de 802.11n standaard die ervan uitgaat dat er geen oudere 802.11 a/b/g stations aanwezig zijn).

GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

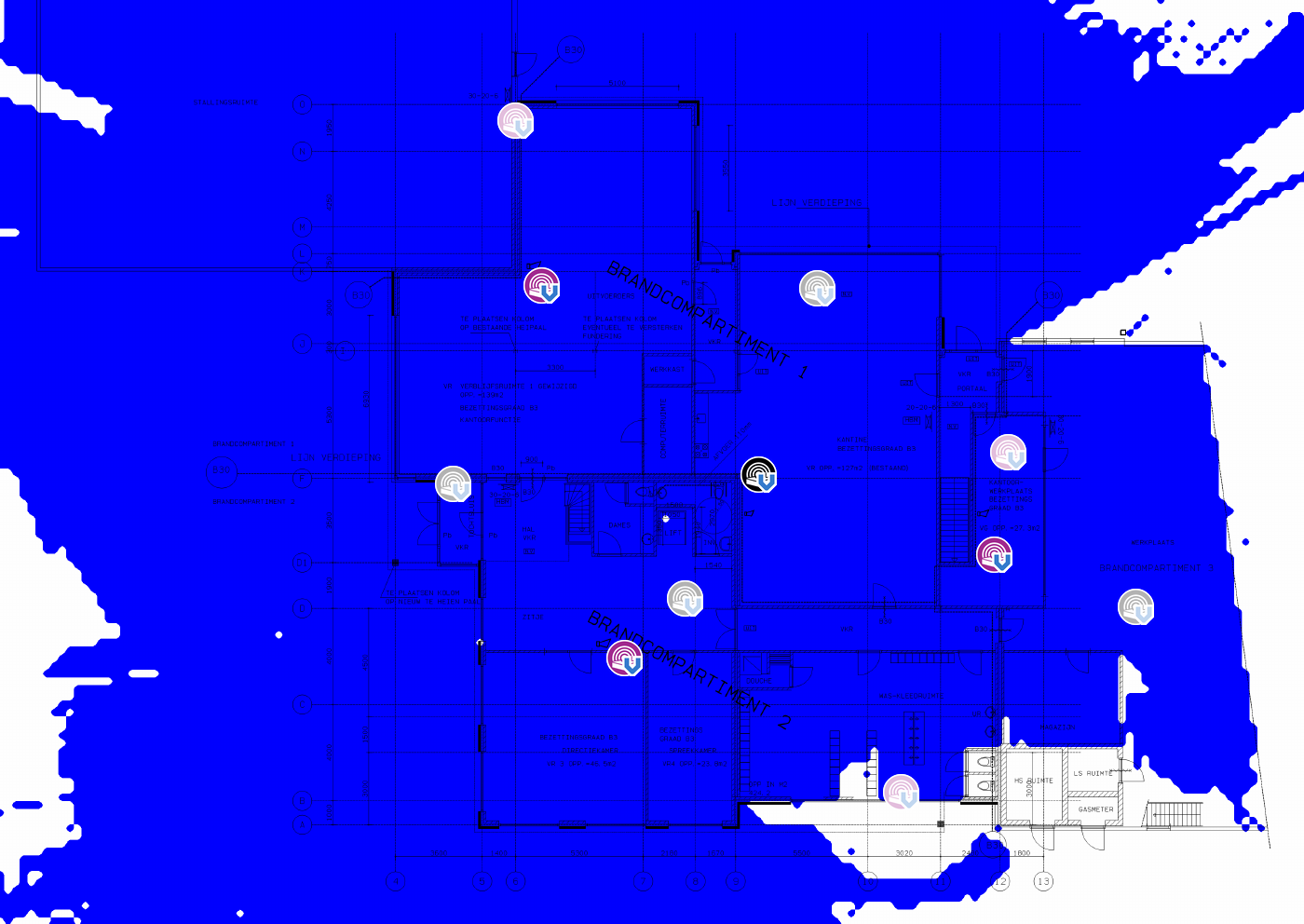

Kanaal Bandbreedte

Deze visualisatie laat zien wat voor soort kanaal bandbreedte wordt gebruikt: 20 MHz Legacy (gebruikt door 802.11 a/b/g apparatuur die niet is gebaseerd op de nieuwste 802.11n standaard), 20 MHz HT (een nieuw formaat geïntroduceerd in de 802.11n standaard dat dezelfde 20 MHz spectrum ruimte als de legacy-apparatuur inneemt, maar maakt gebruik van HT-gemengde en HT-Greenfield frame formaten) of 40 MHz HT (een nieuw formaat dat twee 20 MHz-kanalen tegelijk gebruikt, waardoor het 40 MHz spectrum ruimte zal bezetten).


GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

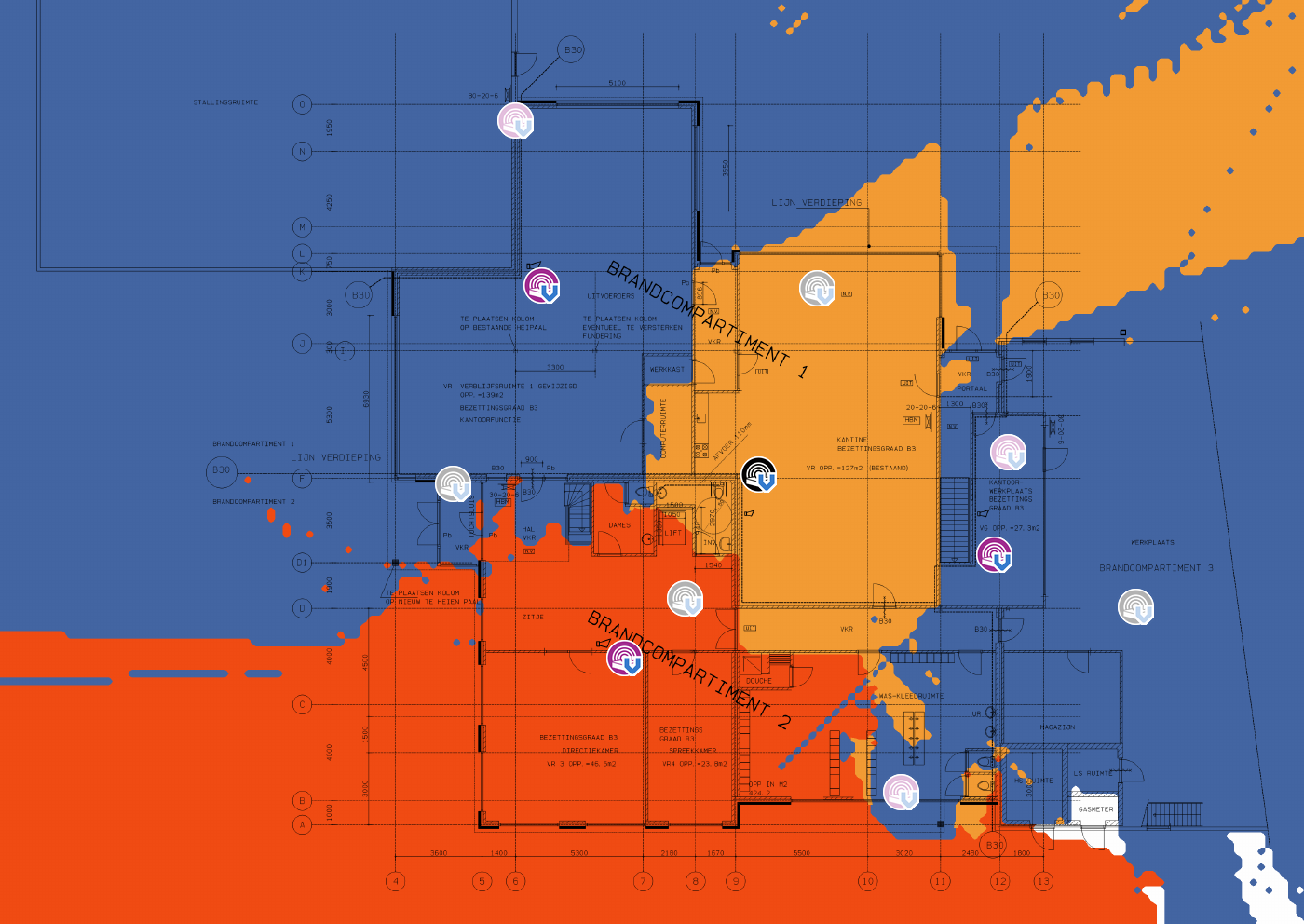

Channel Map 2.4 GHz

This visualization shows per-channel coverage for the 2.4 GHz band. The predominant channel is determined by the AP that has the strongest signal in the given area. Each channel is marked with the corresponding legend color.


GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

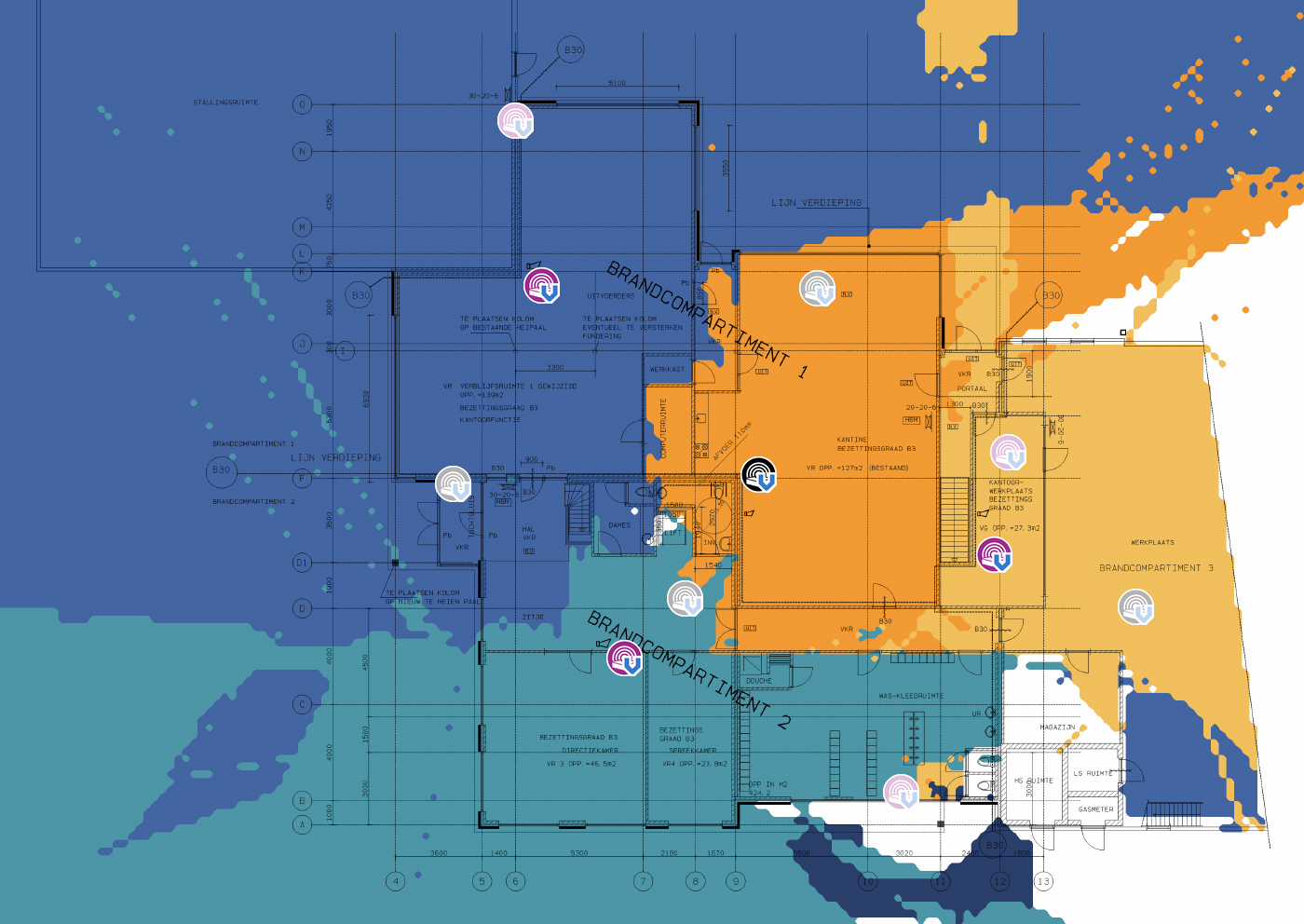

Channel Map 5 GHz

This visualization shows per-channel coverage for the 5 GHz band. The predominant channel is determined by the AP that has the strongest signal in the given area. Each channel is marked with the corresponding legend color.


GKB3 - Begaande grond - BLAD 4 BEG.GR. GEWIJZIGD 22-10-09 (2)

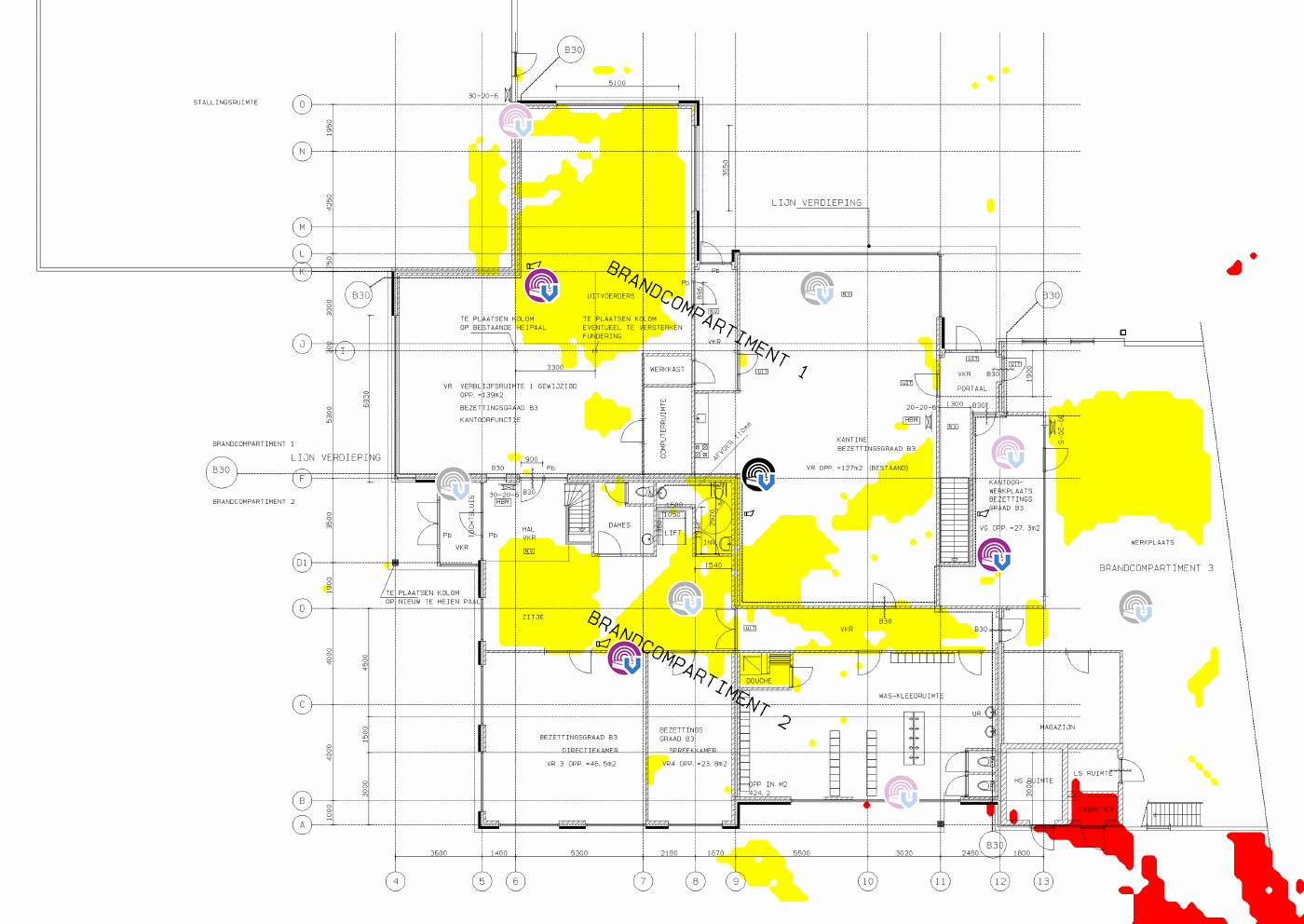

Voorwaarden

Deze visualisatie laat zien aan welke eisen, ingesteld door de gebruiker, is voldaan. De zones waarbij aan die eis niet is voldaan, zijn gemarkeerd met de bijbehorende kleur uit de legenda . Als er aan meer dan één voorwaarde niet wordt voldaan, zal er slechts één kleur gebruikt worden. SL - Signaal Sterkte; SNR - Signaal-Ruis Ratio; SIR - Signaal-Interfer. Ratio; AP - Aantal APs; PHY - Verwachte PHY Snelheid; FF - Frame Formaat; CB - Kanaal Bandbreedte.

GKB3 - Eerste verdieping - BLAD 5 VERD. GEWIJZIGD 22-10-09.PDF

Lijst van APs

NaamSSIDMACLeverancierKanaalMax SnelheidEncryptieMax Signal
Virtual AP #1 (2.4 GHz)SSID 1FF:FF:FF:00:00:0C1 (1-5@40)300,0Geenn.v.t.
Virtual AP #1 (5 GHz)SSID 1FF:FF:FF:00:00:0D36 (36-40@40)300,0Geenn.v.t.
Virtual AP #7 (5 GHz)SSID 7FF:FF:FF:00:00:1936 (36-40@40)300,0Geenn.v.t.
Virtual AP #6 (5 GHz)SSID 6FF:FF:FF:00:00:0F36 (36-40@40)300,0Geenn.v.t.
Virtual AP #7 (2.4 GHz)SSID 7FF:FF:FF:00:00:181 (1-5@40)300,0Geenn.v.t.
Virtual AP #2 (2.4 GHz)SSID 2FF:FF:FF:00:00:146 (6-10@40)300,0Geenn.v.t.
Virtual AP #4 (2.4 GHz)SSID 4FF:FF:FF:00:00:1611 (7-11@40)300,0Geenn.v.t.
Virtual AP #4 (5 GHz)SSID 4FF:FF:FF:00:00:17116 (116-120@40)300,0Geenn.v.t.
Virtual AP #3 (5 GHz)SSID 3FF:FF:FF:00:00:13157 (157-161@40)300,0Geenn.v.t.
Virtual AP #2 (5 GHz)SSID 2FF:FF:FF:00:00:1560 (60-64@40)300,0Geenn.v.t.
Virtual AP #3 (2.4 GHz)SSID 3FF:FF:FF:00:00:121 (1-5@40)300,0Geenn.v.t.
Virtual AP #2 (5 GHz)SSID 2FF:FF:FF:00:00:1F36 (36-40@40)300,0Geenn.v.t.
Virtual AP #3 (2.4 GHz)SSID 3FF:FF:FF:00:00:1A6 (6-10@40)300,0Geenn.v.t.
Virtual AP #2 (2.4 GHz)SSID 2FF:FF:FF:00:00:1E11 (7-11@40)300,0Geenn.v.t.
Virtual AP #1 (2.4 GHz)SSID 1FF:FF:FF:00:00:101 (1-5@40)300,0Geenn.v.t.
Virtual AP #1 (5 GHz)SSID 1FF:FF:FF:00:00:11100 (100-104@40)300,0Geenn.v.t.
Virtual AP #3 (5 GHz)SSID 3FF:FF:FF:00:00:1B132 (132-136@40)300,0Geenn.v.t.
Virtual AP #5 (5 GHz)SSID 5FF:FF:FF:00:00:23140 (140-144@40)300,0Geenn.v.t.
Virtual AP #6 (2.4 GHz)SSID 6FF:FF:FF:00:00:0E1 (1-5@40)300,0Geenn.v.t.
Virtual AP #5 (2.4 GHz)SSID 5FF:FF:FF:00:00:226 (6-10@40)300,0Geenn.v.t.
Virtual AP #4 (2.4 GHz)SSID 4FF:FF:FF:00:00:2011 (7-11@40)300,0Geenn.v.t.
Virtual AP #4 (5 GHz)SSID 4FF:FF:FF:00:00:21124 (124-128@40)300,0Geenn.v.t.
